●原理简介

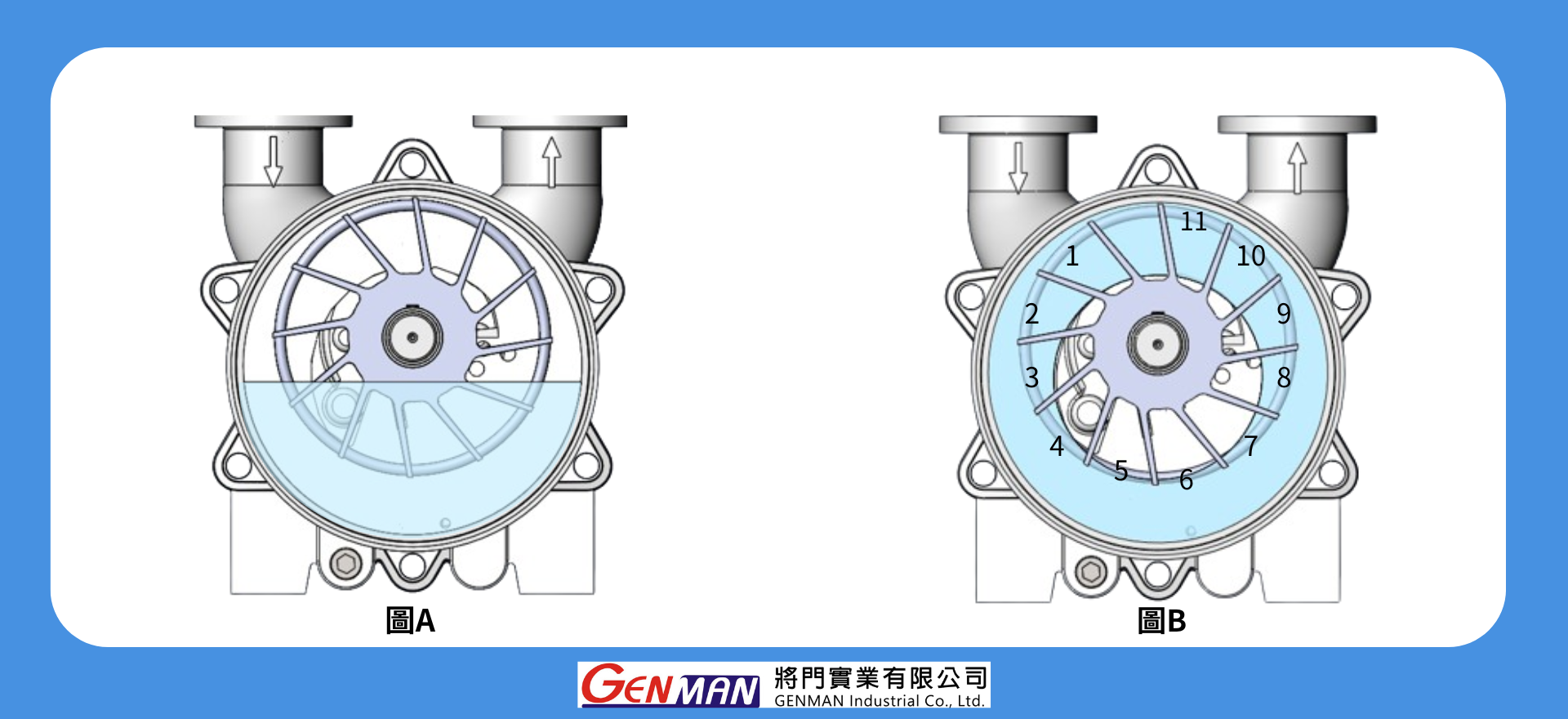

水封活塞原理设计，叶轮停止转动时液面呈水平面(如图A)，当叶轮转动后液体被抛向外围形成移动的液环，液环内部中空(如图B)，叶轮相对于机体是偏心配置，两叶片间体积由1转到5逐渐增大而吸入气体，吸满气体后，两叶片间气体随着叶轮由6转到11气体逐渐被压缩由排气口排出。
水封式真空泵系列产品从开发设计 / 模型制作 / 部品加工全部采用计算机数字化处理，使产品在结构 / 性能 / 外观皆达到极高水平。
●特点
特别适合含水份、蒸气、可凝结性气体、微粒固体的真空抽取。
压缩热绝大部份被封液吸收，趋近于等温压缩，故出口排气温度低，对抽取易爆之气体安全性高。
无金属摩擦面，故内部不须润滑油，完全无油气污染，保养费用低。
入口加装大气助力器，真空度可达6~2Torr，串联机械助力泵可节能并倍数增加排气量及提高真空度。
排出口可加装水气分离桶，无噪音困扰。
●用途
真空成型、真空加硫、真空干燥、真空脱气、真空铸造、 真空浓缩、真空萃取、真空含浸、真空包装、真空充填、 真空输送、真空过滤、吸盘搬运、造纸脱水、真空灭菌、 真空医疗系统、吸附加工、纤维凝结、挤制机排气。
●单段式液封真空泵各型号规格一览
|
型式
|
馬力
|
迴轉速
|
排氣速度m3/min
|
吸入
口徑
|
排出
口徑
|
入水
口徑
|
液封
水量
|
|
Model
|
Power
HP
|
Speed
r.p.m.
|
-640 mmHg
( 120 Torr)
|
-590 mmHg
( 170 Torr)
|
-490 mmHg
( 270 Torr)
|
-400 mmHg
( 360 Torr)
|
inch
|
inch
|
inch
|
L / min
|
|
GW-1H
|
1
|
3450
|
0.26
|
0.29
|
0.32
|
0.32
|
1
|
1
|
1/4
|
5
|
|
GW-2H
|
2
|
3450
|
0.51
|
0.57
|
0.62
|
0.63
|
1
|
1
|
1/4
|
7
|
|
GW-3H
|
3
|
3450
|
0.63
|
0.76
|
0.84
|
0.85
|
1
|
1
|
1/4
|
8
|
|
GW-3
|
3
|
1750
|
0.71
|
0.85
|
0.94
|
0.95
|
2
|
2
|
1/2
|
17
|
|
GW-5
|
5
|
1750
|
1.5
|
1.83
|
2.06
|
2.1
|
2
|
2
|
1/2
|
18
|
|
GW-7
|
7.5
|
1750
|
2.2
|
2.7
|
3
|
3.05
|
2
|
2
|
1/2
|
20
|
|
GW-10
|
10
|
1750
|
2.87
|
3.53
|
3.95
|
4
|
2
|
2
|
1/2
|
20
|
|
GW-15
|
15
|
1750
|
4.9
|
6.1
|
6.7
|
6.8
|
2
|
2
|
3/4
|
40
|
|
GW-20
|
20
|
1750
|
6
|
7.5
|
8.2
|
8.3
|
2
|
2
|
3/4
|
45
|
|
GW-25
|
25
|
1750
|
8.1
|
10.7
|
11.7
|
11.8
|
3
|
3
|
3/4
|
50
|
|
GW-30
|
30
|
1750
|
9.2
|
11.8
|
12.9
|
13
|
3
|
3
|
3/4
|
50
|
单段式理想操作范围：大氣 ~ -600mmHg (760Torr ~ 160Torr)
单段式极限真空度：-700mmHg (60Torr)
●双段式液封真空泵各型号规格一览
|
型式
|
馬力
|
迴轉速
|
排氣速度m3/min
|
吸入口徑
|
排出口徑
|
入水口徑
|
液封水量
|
|
Model
|
Power HP
|
Speed r.p.m.
|
-720 mmHg
(40 Torr)
|
-695 mmHg
(65 Torr)
|
-670 mmHg
(90 Torr)
|
-650 mmHg
(110 Torr)
|
inch
|
inch
|
inch
|
L / min
|
|
GWV-2H
|
2
|
3450
|
0.42
|
0.51
|
0.52
|
0.52
|
1
|
1
|
1/4
|
7
|
|
GWV-3H
|
3
|
3450
|
0.71
|
0.86
|
0.87
|
0.88
|
1
|
1
|
1/4
|
8
|
|
GWV-5
|
5
|
1750
|
1.44
|
1.83
|
1.86
|
1.87
|
2
|
2
|
1/2
|
18
|
|
GWV-5D
|
5
|
1750
|
1.8
|
2.06
|
2.09
|
2.1
|
2
|
2
|
3/4
|
24
|
|
GWV-7
|
7.5
|
1750
|
2.11
|
2.8
|
2.88
|
2.9
|
2
|
2
|
1/2
|
20
|
|
GWV-7D
|
7.5
|
1750
|
2.63
|
3.3
|
3.37
|
3.4
|
2
|
2
|
3/4
|
25
|
|
GWV-10
|
10
|
1750
|
2.75
|
3.5
|
3.68
|
3.72
|
2
|
2
|
1/2
|
20
|
|
GWV-10D
|
10
|
1750
|
3.34
|
4.3
|
4.43
|
4.49
|
2
|
2
|
3/4
|
25
|
|
GWV-15
|
15
|
1750
|
4.6
|
5.6
|
5.7
|
5.9
|
2
|
2
|
3/4
|
40
|
|
GWV-20
|
20
|
1750
|
5.7
|
6.8
|
7.5
|
7.6
|
2
|
2
|
3/4
|
45
|
|
GWV-25
|
25
|
1750
|
7.1
|
8.3
|
9.1
|
9.2
|
2.5
|
2.5
|
3/4
|
50
|
|
GWV-30
|
30
|
1750
|
7.6
|
9.5
|
10.4
|
10.6
|
2.5
|
2.5
|
3/4
|
50
|
双段式理想操作范围：：-600mmHg ~ -720mmHg (160 ~ 40Torr)
双段式极限真空度：-735mmHg (25Torr)
